A medida que los envíos mundiales de teléfonos inteligentes plegables siguen aumentando,Pantallas LCD de la serie Foldse han convertido en uno de los segmentos técnicamente más exigentes del mercado de repuestos de electrónica de consumo. A diferencia de los procesos estandarizados para las pantallas planas tradicionales, las pantallas flexibles presentan desafíos únicos en cuanto a estructura física, características eléctricas y modos de falla, lo que requiere capacidades especializadas en pruebas, clasificación y renovación.
Según datos de IDC, los envíos mundiales de teléfonos inteligentes plegables superaron los 22 millones de unidades en 2025, con una base instalada acumulada que superó los 50 millones de unidades. Samsung posee aproximadamente el 65% de este mercado, lo que convierte a su serie Fold en la mayor fuente de demanda de reparación posventa de pantallas LCD de la serie Fold. Las investigaciones de la industria indican una tasa de fallas relacionadas con la pantalla del 7% al 9% dentro de los 12 meses de uso en dispositivos plegables, significativamente más alta que la tasa del 3% al 5% para los teléfonos tradicionales tipo barra. Las fracturas del cable flexible en el área de las bisagras, la delaminación del sustrato flexible y la falla del sensor táctil se ubican como los tres principales modos de falla. Los costos oficiales de reemplazo de nuevos conjuntos de pantallas plegables suelen oscilar entre 200 y 400, con tiempos de espera de 5 a 10 días hábiles. Esta realidad ha acelerado la maduración de los canales profesionales de recuperación y reacondicionamiento de pantallas LCD de la serie Fold.

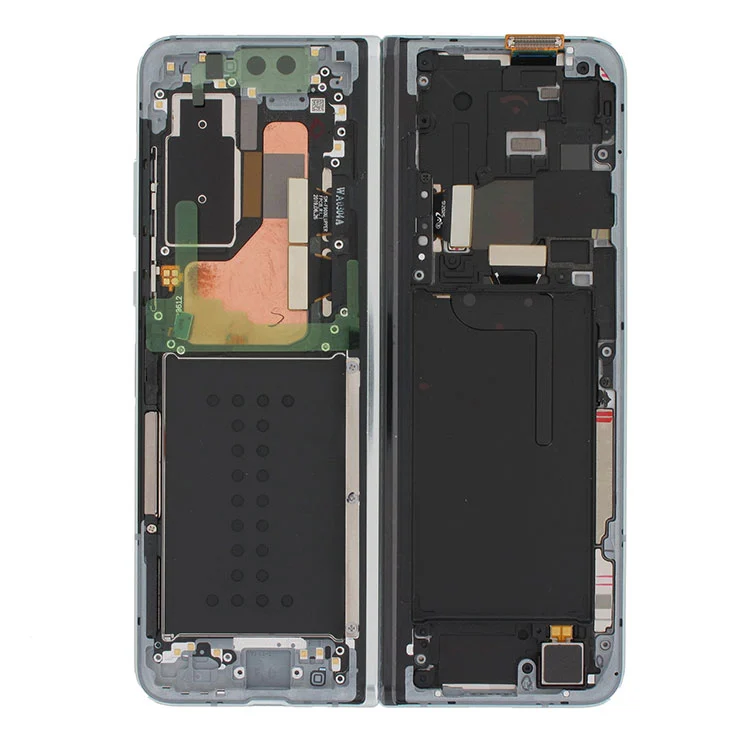

La siguiente tabla presenta los identificadores de modelo y las especificaciones técnicas clave para las pantallas LCD de la serie Fold actualmente disponibles en el mercado de repuestos:
| Modelo de producto | Dispositivo compatible | Tipo de panel | Tamaño de pantalla principal | Resolución | Frecuencia de actualización | Controlador IC |
|---|---|---|---|---|---|---|
| Doblar 6 LCD | Galaxy Z Fold6 | AMOLED dinámico 2X | 7,6" | 2160×1856 | 120Hz | S6SY761X |
| Doblar 5 LCD | Galaxy Z Fold5 | AMOLED dinámico 2X | 7,6" | 2176×1812 | 120Hz | S6SY761 |
| Doblar 4 LCD | Galaxy Z Fold4 | AMOLED dinámico 2X | 7,6" | 2176×1812 | 120Hz | S6SY760 |
| Doblar 3 LCD | Galaxy Z Fold3 | AMOLED dinámico | 7,6" | 2208×1768 | 120Hz | S6SY759 |

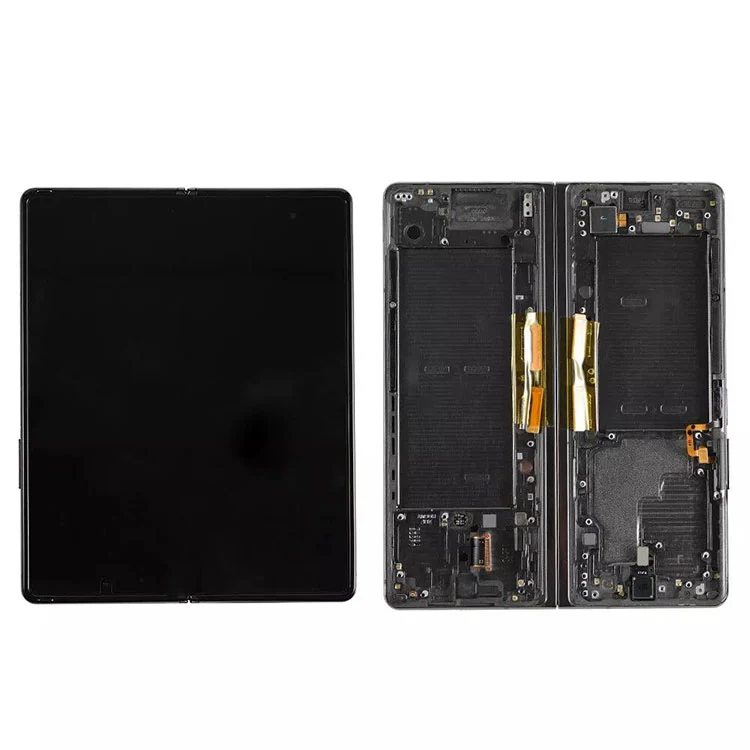

| Plegar 2 LCD | Galaxy Z Fold2 | AMOLED dinámico | 7,4" | 2213×1689 | 120Hz | S6SY758 |
| LCD plegable | Galaxy Fold (1.ª generación) | AMOLED dinámico | 7,3" | 2152×1536 | 60Hz | S6SY757 |
Nota de compatibilidad:La distribución de pines de los conectores y las asignaciones de cables flexibles difieren entre generaciones. No se admite el reemplazo entre generaciones.
Desde una perspectiva de ingeniería, las fallas enPantallas LCD de la serie Foldsiguen patrones físicos identificables en lugar de una distribución aleatoria.
Fractura por fatiga del rastro metálico del área de la bisagra
Los rastros metálicos multicapa (líneas de datos, líneas de escaneo, líneas eléctricas) debajo del panel OLED flexible experimentan una tensión de flexión cíclica durante el plegado repetido. Los datos de laboratorio muestran que, si bien Samsung califica estas pantallas para 200.000 pliegues, el uso en el mundo real con tolerancias de bisagras y entrada de polvo produce microfisuras en algunas muestras después de 80.000-100.000 ciclos. Las pruebas eléctricas revelan una o más líneas verticales (brillantes u oscuras), que indican circuitos abiertos o cortocircuitos. Este tipo de falla se puede abordar mediante equipos de unión de precisión, localizando puntos de fractura con un aumento de 100x y restableciendo conexiones eléctricas utilizando una película conductora anisotrópica (ACF) con unión por termocompresión.
Delaminación del sustrato flexible que produce pérdida de contacto
La capa del sensor táctil en las pantallas plegables generalmente utiliza nanocables de plata o materiales de malla metálica recubiertos sobre un sustrato de poliimida flexible. El plegado prolongado puede provocar una separación localizada entre el sustrato y la capa de adhesivo óptico del cubreobjetos, lo que provoca la interrupción de la señal táctil. El síntoma típico es una banda de 2 a 3 cm de ancho en el centro de la pantalla sin respuesta táctil. Esto requiere limpieza y relaminación del entorno de la sala blanca utilizando adhesivo óptico de alta transmitancia con equipo de unión al vacío. Menos del 12% al 15% de las instalaciones de reparación pueden abordar este problema de manera consistente.
Fallo completo del IC del controlador o del cable flexible
Algunas pantallas LCD de la serie Fold parecen físicamente intactas pero no muestran resultados en la pantalla. Las pruebas de aislamiento de fallas generalmente identifican un controlador IC fallido o un cable flexible largo roto que atraviesa el área de la bisagra, lo que representa el punto débil mecánico en la ruta de la señal. Después de localizar el segmento defectuoso utilizando placas de diagnóstico, se puede reemplazar el cable flexible o reparar el IC del controlador. Este tipo de reparación tiene el costo más bajo entre las tres categorías principales de fallas, con tasas de éxito superiores al 85%.
Estándar de calificación de cinco niveles
Las operaciones de recuperación profesionales han establecido un sistema de clasificación refinado para el procesamiento de pantallas LCD de la serie Fold:
| Calificación | Definición | Estándar de prueba eléctrica | Ruta de disposición |
|---|---|---|---|
| A | Buena unidad con todas las funciones | Desviación táctil <1,5 mm en toda el área, uniformidad de brillo >85 %, sin defectos de visualización | Recirculación directa |
| B | Defecto cosmético menor | Funcionalidad completa, se permiten pequeños rayones en el polarizador o desgaste del marco. | Circulación limpia y degradada. |
| C | Fallo funcional reparable | Fractura por flexión, falla del circuito integrado o anomalía en la placa del controlador, pero el panel y la capa táctil están intactos | Ingrese al proceso de unión/relaminación |
| D | Fallo funcional no reparable | Fuga de fluido del panel, OLED quemado o fractura física del sustrato | Desmontaje de piezas a nivel de componente |
| E | Completo报废 | Daño a través de la estructura en múltiples capas | Recuperación de materiales |
Los datos de la industria de las ejecuciones de recuperación reales muestran que entre las pantallas LCD de la serie Fold recolectadas, los grados A y B juntos representan del 18 al 22 %, el grado C representa del 35 al 40 % y los grados D y E constituyen el resto. Más de la mitad de las pantallas fallidas tienen un valor de reutilización o recuperación de componentes, significativamente mayor que la tasa de reutilización de aproximadamente el 30 % de las pantallas LCD planas tradicionales.
La clasificación precisa de las pantallas LCD de la serie Fold requiere una matriz de equipos de prueba dedicada:
| Categoría de prueba | Equipo | Especificaciones clave | Artículos de prueba |
|---|---|---|---|
| Eléctrico | Probador de pantalla | Soporte de protocolo MIPI, 3,3 V-5,5 V ajustable | Escala de grises, color sólido, patrones degradados. |
| Eléctrico | Tablero de prueba táctil | Escaneo matricial de 126 puntos, precisión de ±0,5 mm | Detección de zona muerta, medición de deriva |
| Eléctrico | Estante de envejecimiento | 72 horas, ciclo de 25°C-45°C | Detección de fallos latentes |
| Óptico | Mesa de transmisión de luz | 5000-8000 lux ajustable | Fugas de fluido, daños por aplastamiento, burbujas del polarizador |
| Óptico | Medidor de profundidad de pliegue | Sensor de desplazamiento láser, precisión de ±0,01 mm | Medición de la profundidad del pliegue físico |
| Visual | Microscopio | Aumento de 100-200x | Oxidación de dedos de oro, microfisuras. |
| Fiabilidad | Cámara de temperatura/humedad | 60°C/90% HR | Validación de estabilidad posterior a la reparación |
| Fiabilidad | Probador de plegado | 15-20 ciclos/minuto, ángulo programable | Muestreo de vida curva |
El análisis de las pantallas recuperadas de la serie Samsung Fold revela diferentes distribuciones de modos de falla entre generaciones:
| Modelo de pantalla | Fractura por flexión | Delaminación táctil | Cable flexible/CI | Otro | Tasa de reparabilidad general |
|---|---|---|---|---|---|
| Doblar 6 LCD | 41% | 18% | 24% | 17% | 67% |
| Doblar 5 LCD | 44% | 16% | 22% | 18% | 68% |
| Doblar 4 LCD | 46% | 15% | 21% | 18% | 68% |
| Doblar 3 LCD | 52% | 12% | 19% | 17% | 71% |
| Plegar 2 LCD | 48% | 14% | 20% | 18% | 69% |
| LCD plegable | 38% | 10% | 35% | 17% | 72% |
Las generaciones más nuevas, Fold 6 y Fold 5, muestran un diseño de cable flexible ligeramente mejorado con tasas de fractura más bajas en comparación con Fold 3. Las pantallas Fold de primera generación tienen tasas de falla del controlador IC más altas, pero generalmente son más fáciles de reparar, lo que resulta en la mayor reparabilidad general entre todas las generaciones.
Los siguientes son rangos de precios de referencia para las pantallas LCD de la serie Fold por grado en distribución B2B (USD por unidad, datos de mercado del primer trimestre de 2026):
| Modelo de pantalla | Grado A | Grado B | Grado C (Reparado) | Grado D (piezas) |
|---|---|---|---|---|
| Doblar 6 LCD | $165-190 | $140-160 | $85-105 | $35-45 |
| Doblar 5 LCD | $110-130 | $90-110 | $55-70 | $25-35 |
| Doblar 4 LCD | $80-95 | $65-80 | $40-50 | $18-25 |
| Doblar 3 LCD | $55-65 | $45-55 | $30-38 | $12-18 |
| Plegar 2 LCD | $35-45 | $28-35 | $18-25 | $8-12 |
| LCD plegable | $25-32 | $18-25 | $12-18 | $5-8 |
Notas de precios:Las unidades de grado A se adaptan a canales de reparación que requieren calidad superior. Las unidades reparadas de grado C (post-unión o reemplazo del polarizador) ofrecen funcionalidad completa para compradores sensibles al precio. Las piezas de grado D proporcionan cables flexibles, circuitos integrados de controladores y polarizadores para reparaciones a nivel de componentes.
Para los seisPantallas LCD de la serie Fold(Plegado 6 / Plegado 5 / Plegado 4 / Plegado 3 / Plegado 2 / Plegado LCD), está disponible un suministro estable de calidad completa que incluye:
Todos los envíos se someten a pruebas de visualización, escaneo táctil de área completa y clasificación visual con informes de prueba proporcionados.
